板材碼垛、翻面機、輸送、儲料系統

寶鈦集團有限公司

板材砂光機配套輔機

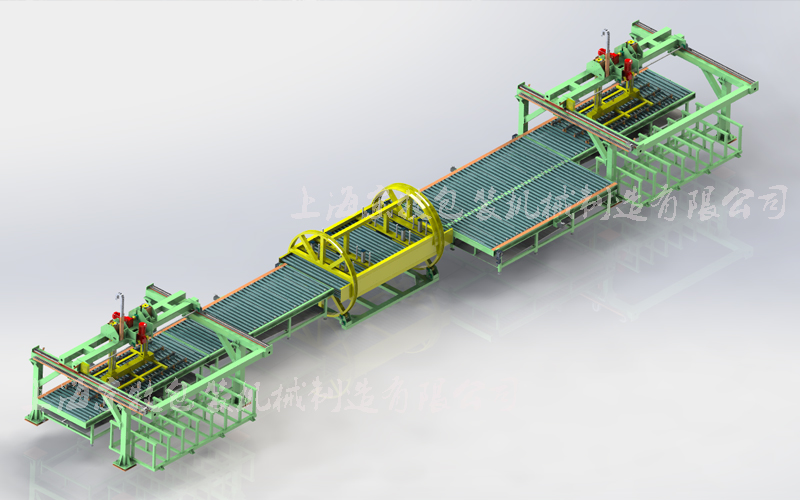

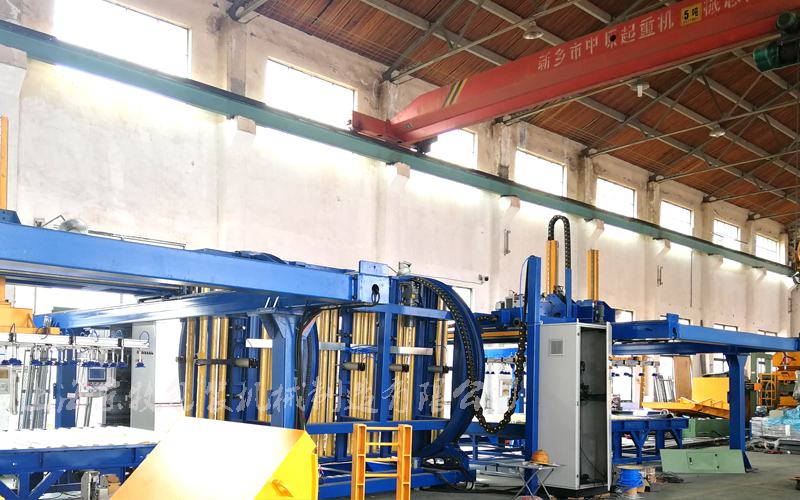

輥道輸送機+鼠籠翻轉機+撥叉式翻轉+吸盤式碼垛系統

RCS-L-U160主機配套輸送輥道主要包括：機架、傳動系統、對中機構、檢測系統、電控系統組成。

-- 機架由碳鋼型材（Q235-A）焊接制做，機架顏色（RAL5005）參照主機顏色。主要用于膠輥及其他機構的安裝。結構巧妙合理，輥面高度930mm（± 20 mm）可調高度，底部設有集水槽方便收集板材帶出的磨削液。

-- 傳動系統由鏈輪鏈條及電機減速機組成。板材輸送速度與主機同步（速度：2~30m/min，可逆，變頻調速），電機為西門子變頻電機。

-- 板材對中機構由檔尺、氣缸、絲杠及手輪等組成。檔尺軸向間距280mm，可實現板材自動對中控制，同時具有手動對中調整功能。

-- 有檢測傳感器組成的限停裝置。

--電控系統采用西門子PLC控制系統，所有工作參數可通過PLC控制調整，輸送輥道控制滿足IMEAS意馬斯主機控制屏集成要求。

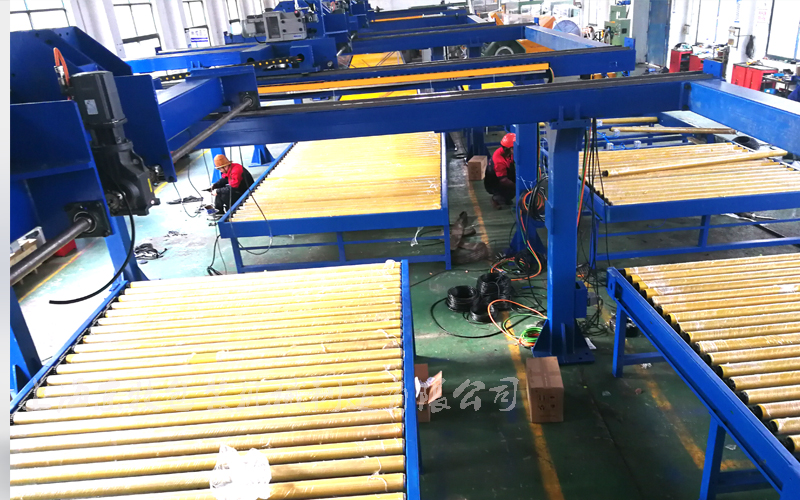

其中，W1600輥道輸送機（前），含配有180°撥叉式翻板機構，其與位于兩側的上下料跺臺的內側跺臺的高度相匹配，跺臺可以為升降臺。

●機械手的運行特征：

1） 機械手向下移動：是在生產平臺上向下抓取板材。

2） 機械手向上移動：是抓取完成后自動將單個板材向上提起。

3） 機械手向右移動：是機械手向右搬運。

4） 機械手向下移動：是將板材排放到下料臺上。

5） 機械手向上移動：板材放下后機械手回到上位。

6） 機械手向左移動：機械手回到上料位置,等待下一次運行。

●機械手的特點：

1）適應多種規格板材的自動搬運。

2）承載能力強。

3）搬運平穩剛度好。

4）搬運板材彈性變形小,更不會產生塑性變形,很好的保持了板材的原有形狀。

5）配有觸摸屏，有文字提示功能和報警輸出功能，人機界面性能好。

6）對產品表面無任何傷害，提高了產品的質量。

7）能代替多人的繁重而單調的勞動,實現無人化自動上下料生產。
